开关电源设计常用公式

2012年08月02日 13:37 来源：互联网 作者：秩名我要评论(0)

　　MOSFET开关管工作的最大占空比Dmax:

　　式中：Vor为副边折射到原边的反射电压，当输入为AC 220V时反射电压为135V;　VminDC为整流后的最低直流电压; VDS为MOSFET功率管导通时D与S极间电压，一般取10V。

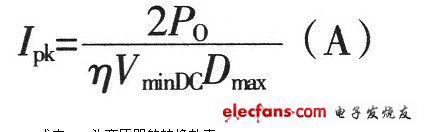

　　变压器原边绕组电流峰值IPK为:

　　式中：η为变压器的转换效率;　Po为输出额定功率，单位为W。

　　变压器原边电感量LP:

　　式中：Ts为开关管的周期(s);LP单位为H。

　　变压器的气隙lg:

　　式中：Ae为磁芯的有效截面积(cm2);　△B为磁芯工作磁感应强度变化值(T);　Lp单位取H，IPK单位取A，lg单位为mm。

　　变压器磁芯

　　反激式变换器功率通常较小，一般选用铁氧体磁芯作为变压器磁芯，其功率容量AP为

　　式中：AQ为磁芯窗口面积，单位为cm2;　Ae为磁芯的有效截面积，单位为cm2;　Po是变压器的标称输出功率，单位为W;　fs为开关管的开关频率;　Bm为磁芯最大磁感应强度，单位为T;　δ为线圈导线的电流密度，通常取200～300A/cm2，η是变压器的转换效率;　Km为窗口填充系数，一般为0.2~0.4;　KC为磁芯的填充系数，对于铁氧体为1.0。

　　根据求得的AP值选择余量稍大的磁芯，一般尽量选择窗口长宽之比较大的磁芯，这样磁芯的窗口有效使用系数较高，同时可以减少漏感。
