高亮度LED开关电源电路图
2012年03月30日 15:22 来源：本站整理 作者：灰色天空 我要评论(0)
图1是基于固定频率、高集成度PWM开关转换器MAX5035的高亮度LED电源原理图，输出电流可达1A。另一类似器件MAX5033的输出电流可以达到500mA。这款基于电感的buck调节器能够准确控制流过LED (或几个串联LED，总电压为12V)的电流。MAX5035的开关频率为125kHz，输入电压范围高达76V (需使用更高额定电压的输入电容和二极管)。此电路可以在较宽的输入电压范围内控制并保持恒定的LED电流。表2总结了该电路的设计规格。

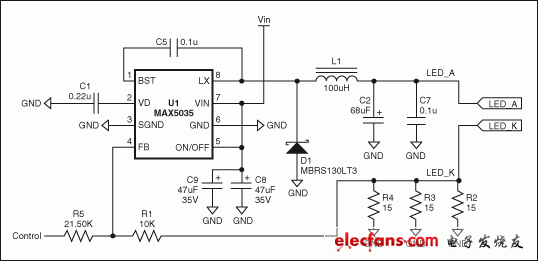

图1. 通过调节控制电压(0V至3.9V)，MAX5035 LED电流驱动器能够在LED_A和LED_K端产生近似350mA至0mA的输出电流。
