大功率可调开关电源关键设计(5)
2012年03月14日 10:18 来源：本站整理 作者：秩名 我要评论(0)
3.4 主回路与输出采样

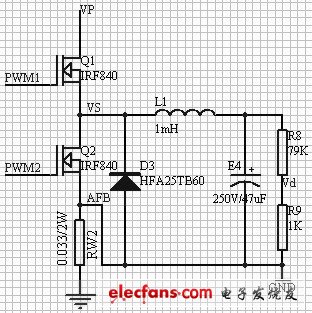

主回路如图 11 所示，采用半桥开关电路。
图 11 主回路
根据整流后的电压和输入电流参数，选择IRF840 为高频开关管，其最大耐压VDS 为500V，最大能承受的导通电流ID 为8A，满足设计要求。工作在高频工作状态的续流二极管一般选用快恢复的二极管，此处选择HFA25TB60，能承受600V 的反向压降，最大导通电流为25A，且恢复时间仅为35ns.输出部分通过两个电阻分压至电压采样电路，如下图12 所示。
图 12 电压采样电路
3.5 过流保护电路
过流保护电路如下图13 所示。
图 13 过流检测电路。
在主回路的上端串联一个0.33 欧姆10W 的功率电阻作为采样电阻，当电流过大时，光耦中光敏三极管导通，检测电路输出高电平到IR2110 的SD 端，由于SD 是低电平有效、高电平关断点，因此电流过大时能很好地保护电路。且如前所述，IR2110 自身带有各种保护电路，故外围的电流电压保护电路可以大大简化。
4. 总结
本设计给出了在非隔离拓扑下一种设计大功率开关电源的方法，电路结构简单。在主回路中采用半桥电路替代传统的单管开关电路，在上管关闭时，下管的开通能更好地保证输出续流的稳定性，且保证功率的输出。文中并未给出电感量的计算方法，因不是讨论重点，可根据电路中输出电流、电压和开关管的RDS（MOSFET 管漏极和源极导通电阻）等参数来计算，实际中应留有一定的余量值。系统运行基本稳定，可考虑应用于工业电源设计中。
