开关电源功耗分析和提高待机效率的方法

1、引言

随着能源效率和环保的日益重要，人们对开关电源待机效率期望越来越高，客户要求电源制造商提供的电源产品能满足BLUE ANGEL,ENERGY STAR, ENERGY 2000等绿色能源标准，而欧盟对开关电源的要求是：到2005年，额定功率为0.3W~15W，15W~50W和50W~75W的开关电源，待机功耗需分别小于0.3W，0.5W和0.75W。而目前大多数开关电源由额定负载转入轻载和待机状态时，电源效率急剧下降,待机效率不能满足要求。这就给电源设计工程师们提出了新的挑战。

2、开关电源功耗分析

要减小开关电源待机损耗，提高待机效率，首先要分析开关电源损耗的构成。以反激式电源为例，其工作损耗主要表现为：MOSFET导通损耗

MOSFET寄生电容损耗

开关交叠损耗，PWM控制器及其启动电阻损耗，输出整流管损耗，箝位保护电路损耗，反馈电路损耗等。其中前三个损耗与频率成正比关系，即与单位时间内器件开关次数成正比。

在待机状态，主电路电流较小，MOSFET导通时间ton很小，电路工作在DCM模式，故相关的导通损耗，次级整流管损耗等较小，此时损耗主要由寄生电容损耗和开关交叠损耗和启动电阻损耗构成。

3、提高待机效率的方法

根据损耗分析可知，切断启动电阻，降低开关频率，减小开关次数可减小待机损耗，提高待机效率。具体的方法有：降低时钟频率;由高频工作模式切换至低频工作模式，如准谐振模式(Quasi Resonant，QR)切换至脉宽调制(Pulse Width Modulation，PWM), 脉宽调制切换至脉冲频率调制(Pulse Frequency Modulation, PFM);可控脉冲模式(Burst Mode)。

3.1 切断启动电阻

对于反激式电源，启动后控制芯片由辅助绕组供电，启动电阻上压降为300V左右。设启动电阻取值为47kΩ，消耗功率将近2W。要改善待机效率，必须在启动后将该电阻通道切断。TOPSWITCH，ICE2DS02G内部设有专门的启动电路，可在启动后关闭该电阻。若控制器没有专门启动电路，也可在启动电阻串接电容，其启动后的损耗可逐渐下降至零。缺点是电源不能自重启，只有断开输入电压，使电容放电后才能再次启动电路。而图1所示的启动电路，则可避免以上问题，而且该电路功耗仅为0.03W。不过电路增加了复杂度和成本。

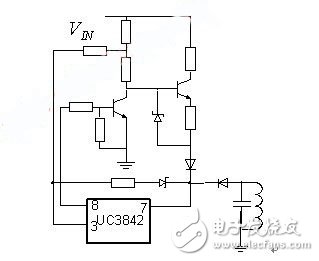

图1 UC3842反激式电源启动电路

3.2　降低时钟频率

时钟频率可平滑下降或突降。平滑下降就是当反馈量超过某一阈值，通过特定模块，实现时钟频率的线性下降。POWER公司的TOPSwitch-GX和SG公司的SG6848芯片内置了这样的模块，能根据负载大小调节频率，图2所示是SG6848时钟频率与其反馈电流的关系。

图2SG6848反馈电流与时钟频率的关系

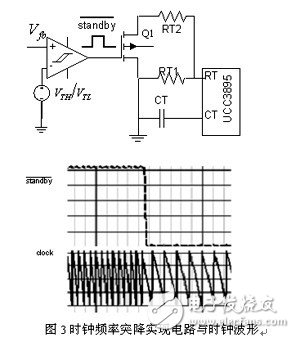

突降实现方法如图3：以UCC3895为例，当电源处于正常负载状态时，Q1导通，其时钟周期为：

当电源进入待机状态时，Q1关闭，时钟周期增大为

即开关频率减小。开关损耗降为降频前的

(小于1)倍。L5991和Infineon公司的CoolSet F2系列已经集成了该功能。

3.3 切换工作模式

3.3.1 QR→PWM

对于工作在高频工作模式的开关电源，在待机时切换至低频工作模式可减小待机损耗。例如，对于准谐振式开关电源(工作频率为几百kHz到几MHz)，可在待机时切换至低频的脉宽调制控制模式PWM(几十kHz)。

IRIS40xx芯片就是通过QR与PWM切换来提高待机效率的。图4是IRIS4015构成的反激式开关电源，重载时，辅助绕组电压大，R1分压大于0.6V，Q1导通，辅助准谐振信号经过D1,D2,R3,C2构成的延时电路到达IRIS4015的FB脚，内部比较器对该信号进行比较，电路工作在准谐振模式。当电源处于轻载和待机时候，辅助绕组电压较小，Q1关断，谐振信号不能传输至FB端，FB电压小于芯片内部的一个门限电压，不能触发准谐振模式，电路则工作在更低频的脉宽调制控制模式。

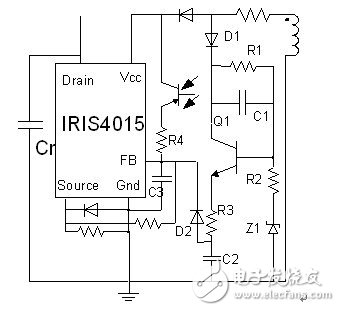

图4 由IRIS4015构成的QR/PWM反激式电源电路

3.3.2 PWM→PFM

对于额定功率时工作在PWM模式的开关电源，，也可以通过切换至PFM模式提高待机效率，即固定开通时间，调节关断时间，负载越低，关断时间越长，工作频率也越低。图5是采用NS公司的LM2618控制的Buck转换器电路和分别采用PWM和PFM控制方法的效率比较曲线。由图可见，在轻载时采用PFM模式的电源效率明显大于采用PWM模式时的效率，且负载越低，PFM效率优势越明显。将待机信号加在其PW/引脚上，在额定负载条件下，该引脚为高电平，电路工作在PWM模式，当负载低于某个阈值时，该引脚被拉为低电平，电路工作在PFM模式。实现PWM和PFM的切换，也就提高了轻载和待机状态时的电源效率。
