基于SOC威廉希尔官方网站 的LED灯序电路设计

　　本文介绍了一种基于最新SOC威廉希尔官方网站 的简单的8 LED灯序电路设计。在这个设计中最精彩的部分就是微处理器无需进行干预。不是采用传统的由单片机处理器干预的被动的数字外设，此设计完全是基于SOC数字系统的智能分布式处理功能。这使中央处理器从管理灯序电路的工作中解脱出来，节省CPU资源从而设计效率更高。

　　该设计方法可以很容易的扩展到LED以外的需要用指定顺序开启或关闭的其他设备，比如不同长度、不同模式的序列定时器等等。该设计示例中还有额外的功能：

　　· 7位计数器(TC)终端计数

　　· 指示设备开启关闭的输出

　　· 为序列器件提供的8位输出

　　· 给Verilog状态机的时钟输入

　　· 给8位ALU(bit-slice)处理器的总线时钟

　　这篇文章中用到的开发工具是赛普拉斯半导体可编程片上系统(PSoC)的集成开发环境PSoC Creator。

　　原理图设计

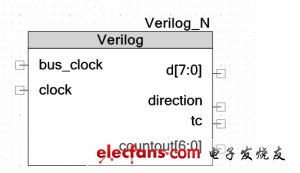

　　设计的第一步是在创建一个Verilog符号来定义输入、输出和与之相关的位宽度(见图1)。一旦上层Verilog模型(原理图)已经建立，它就可以用来产生包含所有模块中引脚定义的Verilog源文件。这一步不需要开发功能Verilog代码。

　　图1：Verilog 符号。

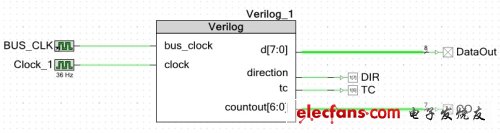

　　刚才创建的Verilog符号现在可以放置到高层原理图设计。在这里，每一个输入及输出都能连接到时钟源、I / O引脚、状态和控制寄存器等等。8-LED灯序电路高层原理设计见图2。
