音频功率放大器可以说是电子行业一个历久弥新的领域了。从器件类型上来说，经历了电子管、晶体管、集成电路以及混合电路等发展历程；从电路形式上来说，有A类、B类、AB类等等。这些器件和电路各有特点，每一种都能做出上乘的产品。
VMA系列数字音频功放模块简介
|
型号 |
通道数 |
(V) |
Icc (A) |
功率 (8Ω) |
失真度
THD+N |
信噪比 (dB) |
效率 (8Ω) |
增益 (V/V) |
|
VMA2012 |
2 |
2.5-5.5 |
0.06 |
2.5Wx 2 |
0.2 |
92 |
88% |
40(Max) |
|
VMA2013 |
1 |
10-24 |
0.02 |
6W |
0.07 |
97 |
86% |
4.8-30dB |
|
VMA2014 |
2 |
10-24 |
0.05 |
5W x 2 |
0.07 |
97 |
86% |
4.8-30dB |
|
VMA2015 |
1 |
10-24 |
0.03 |
15W |
0.07 |
97 |
86% |
4.8-30dB |
|
VMA2016 |
2 |
10-24 |
0.06 |
10W x 2 |
0.07 |
97 |
86% |
4.8-30dB |
图一 VMA2016立体声功放模块实物
VMA2012

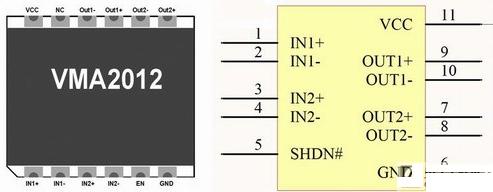

图二 VMA2012引脚图以及元件符号
VMA2012模块采用的仍然是VM系列模块常见的PQN-12封装，尺寸为15x18x3.8mm，非常纤小。VMA2012的引脚说明如下：
|
名称 音频功放模块，在负载为8Ω时VMA2013输出功率是6W，VMA2015是15W。在半功率输出时模块的THD+N仅为0.07%。两种芯片外观尺寸和引脚完全一样，因此可以互换使用。模块封装引脚和器件图如下所示：
|  图五 VMA2013/2015引脚图和元件符号
VMA2012模块采用的是VM系列模块常见的PQN-12封装，尺寸为15x18x3.8mm VMA2012的引脚说明如下：
 图六 VMA2013/2015参考设计电路图
图七 用2015设计的15Wx2立体声功放板
VMA2014/VMA2016
VMA2014/VMA2016是中/大功率的立体声音频功放模块。8Ω负载时VMA2014的输出功率为5Wx2，VMA2016的功率为10Wx2。半功率输出时THD+N仅为0.07%，SNR高达97dB。两种芯片外观尺寸和引脚完全一样，因此可以互换使用。模块封装引脚和器件图如下所示：

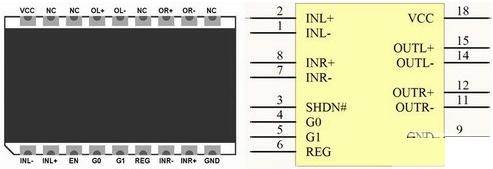

 图八 VMA2014/2016引脚图和元件符号
VMA2012模块采用的是VM系列模块常见的PQN-18封装，尺寸为15x25.4x3.8mm VMA2012的引脚说明如下：
图九 VMA2014/VMA2016参考电路
