功率因数校正（PFC）的数字控制方法

功率因数校正（PFC）的数字控制方法

摘要：控制威廉希尔官方网站 的数字化是开关电源的发展趋势。相对于传统的interwetten与威廉的赔率体系 控制威廉希尔官方网站 ，采用数字控制威廉希尔官方网站 的功率因数校正（PFC）具有显著的优点。详细讨论了采用数字信号处理器（DSP）作为控制核心时的设计事项和方法，最后提出了数字控制威廉希尔官方网站 有待解决的问题。

关键词：数字控制；数字信号处理器；功率因数校正；开关电源

0    引言

    电力电子产品的广泛使用，对电网造成了严重的谐波污染。这使得功率因数校正（PFC）威廉希尔官方网站 成为电力电子研究的一个热点。功率因数校正的目的，就是采用一定的控制方法，使电源的输入电流跟踪输入电压，功率因数接近为1。传统上，模拟控制在开关电源应用中占据了主导地位[1]。随着高速度，廉价的数字信号处理器（DSP）的出现，在开关电源中使用数字控制已成为发展的趋势[2][3][4][5][6]。

    本文对实现PFC的模拟控制方法和数字控制方法进行了比较，介绍了采用数字控制的独特优点。详细讨论了采用数字信号处理器作为控制核心时的设计事项和方法。

1    PFC模拟控制和数字控制的比较

    功率因数校正的模拟控制方法已经使用了多年，也有现成的商业化集成电路芯片（比如TI/Unitrode的UC3854，Fairchild的ML4812，ST microelectronics的L6561等）。图1(a)是基于UC3854的模拟控制电路结构方框图。电路采用平均电流控制方式，通过调节电流信号的平均幅度来控制输出电压。整流线电压和电压误差放大器的输出相乘，建立了电流参考信号，这样，这个电流参考信号就具有输入电压的波形，同时，也具有输出电压的平均幅值。PFC的模拟控制方法简单直接。但是，控制电路的元器件比较多，电路适应性差，容易受到噪声的干扰，而且调试麻烦。因此，模拟控制有被数字控制取代的趋势。

    图1(b)是PFC的数字控制原理框图。类似于模拟方法，使用了两个控制环路：电压环和电流环。电压环通过调节平均输入电流来控制直流总线电压，电流环控制交流输入电流使之跟踪输入电压。控制过程由DSP完成，通过DSP的软件来实现电流和电压的调节。

(a)    模拟控制

（b）    数字控制

图1    PFC电路的原理框图

    数字控制方法具有以下几个优点：

    1）通过软件调整控制参数，比如，增益和带宽，从而使系统调试很方便；

    2）大量控制设计通过DSP来实现，而用模拟控制器是难以实现的；

    3）在实际电路中，使用数字控制可以减少元器件的数量，从而减少材料和装配的成本；

    4）DSP内部的数字处理不会受到电路噪声的影响，避免了模拟信号传递过程中的畸变、失真，从而控制可靠；

    5）如果将网络通信和电源软件调试威廉希尔官方网站 相结合，可实现遥感、遥测、遥调。

    现在，数字控制PFC方法已经在深入研究。文献[7]提出了一个基于模拟仪器公司ADMC401的数字控制PFC方案，如图2所示。为了实现数字控制，模拟控制变量〔包括输入电流i_L（t），输入电压v_in（t）和输出电压v_o（t）〕必须转换成数字量。将模拟控制变量除以他们相应的参考值（，和），得到相对值,再由ADC变换器将获得的相对值转换成数字量。其中i_L,n，v_in,n，v_o,n分别表示相应的第n个采样值。

图2    数字控制BoostPFC变换器

    数字控制器包括一个电流环和一个电压环。对于电流环，将指令输入电流减去输入电流i_L,n所得的电流误差i_e,n输入到电流环数字PI控制器。最后，将控制器输出的占空比D_n输入到PWM产生单元，控制开关S的通断。对于电压环，PFC变换器的输入电导期待值g_e,n与输入电压v_in,n相乘，得到指令输入电流i_L,n^＊。

2    数字控制的实现

    在实现一个电力电子系统的实际数字控制器时，需要考虑大量的因素，比如，控制处理器的选择，采样算法和采样频率的确定，PWM信号的产生，控制器和功率电路之间的连接，硬件设计和控制算法的软件实现等。这些因素都会对系统的性能产生很大影响，需要细心设计和实际实验。

2.1    微处理器的选择

    在设计控制系统时，微处理器的选择需要考虑很多的因素，诸如功能，价格，硬件设计的简单性和软件支持等。现在，已经有多种内嵌有PWM单元和A/D转换等控制外设的DSP芯片可供选择(比如TI的TMS320C2XX系列，AD的ADMCXXX系列，Motorola的DSP56800等)。以TI公司的TMS320C2XX系列为例，它拥有很多良好的特性，比如，多个独立可编程的时钟，50ns指令周期，16位并联乘法器，两通道多路复用的10位A/D转换器，还有片内RAM和EEPROM等。这使得它成为实现功率变换系统数字控制的首选。如果需要进一步降低成本，可以选择STmicro-controller的8位DSPST52x420。

2.2    采样算法和采样频率的选择

    在设计数字控制器时，选择合适的采样频率起着重要的作用，因为，采样频率直接影响到可完成的功能和数字控制系统的可靠性，因此，它应该在合成控制器之前确定。对于更高的系统带宽要求，应该使用更高的采样频率。然而，采样频率的提高也对字长和数字控制器的计算速度提出了更高的要求。工程设计的目标总是使用更低的采样频率来达到给定的设计要求。

    由于Boost变换器的输入电流含有大量谐波。因此，采样频率必须远高于开关频率，输入电流才能不失真地还原。由于开关频率已经很高（>20kHz），要采用更高的采样频率是困难的，而且，处理器也来不及处理相应的控制计算任务。而使用比较低的频率将产生频谱重叠。虽然可以在A/D转换前加入前置滤波，但是，这样又需要更高的带宽。因此，采样频率选择与开关频率同步，这样，开关纹波就成为隐性振荡，不会在还原信号中出现。这种采样方法在一个周期中只采样一次，称为SSOP（single sampling in one period）方法。采用这种采样方法时，有一个采样点确定的问题。电感电流在开关的瞬间存在电流尖峰，如图3所示。显然，应该避免在开关点进行采样，否则系统将不能正常工作。在PFC应用中，输入电流必须跟踪输入电压，而且输出电压要保持恒定，PWM信号将在一个大的范围内变动，因此，这个问题变得更加突出。

图3    存在高频噪声的电感电流

    为了保证在每次开关周期中确定一个固定的采样点，而且远离开关点，一个简单的设想就是在两个尖峰之间（上升沿或者下降沿）的中点进行采样，即采样平均电流。但是，当上升沿或者下降沿非常窄的时候（即开关的占空比非常窄或者非常宽），采样信号的准确度仍然会受到开关噪音的影响。如图4所示，如果采用上升沿采样，当导通时间较长时〔图4（b）〕，采样点（Ai）是可靠的，反之是不可靠的〔图4（a）〕。为了克服这个缺点，采用改进的采样算法。这个算法同样是同步采样，但是，采样边沿的选择取决于开关的导通时间。如果导通时间大于关断时间，选择上升沿；反之采用下降沿。这样便很好地避免了开关噪声的影响。而且算法本身简单，计算量少。如图5所示。

(a)    导通时间短

(b)    导通时间长

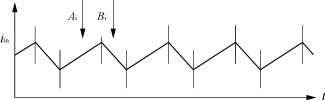

图4    输入电流波形

(a)    导通时间<关断时间

(b)    导通时间≈关断时间

(c)    导通时间>关断时间

图5    改进采样算法的采样瞬间

2.3    PWM信号的产生

    为了叙述方便，定义一个开关周期的起点p，如图6所示。对大多数数字PWM单元来说，占空比的值应该在开关周期开始之前装载入寄存器，因此，控制变量的采样应该在p点之前准备好，以便控制算法的计算及时完成。这里采用平均电流控制，选择采样点，得到每个开关周期的输入平均电流测量值。

图6    开关指令和测量输入电流i_Ld之间的延迟

注：信号从上至下分别为：开关指令，开关S两端的电压v_s，输入电流i_L，测量输入电流i_Ld。

    理想的采样点s_i和实际采样点s_r之间有一个时间延迟τ_d。τ_d由两个原因造成，一个是在信

号链中低通滤波器产生的相移，另一个是开关S的开关指令和实际开关动作之间的延迟。这样，留给处理器完成控制计算的时间就是τ_c。延迟τ_d和计算时间τ_c共同决定了反馈环路的延迟。

    g_d(s)==（1）

式中：T_s为开关周期。

    使用顶点规则采样PWM方法产生开关指令。如图7和图8所示。对于输入信号u在平衡值附近的小偏移，顶点规则采样PWM的响应可以描述为

    |g_PWM(jω)|=cos(ωT_o)    （2）

    ∠g_PWM(jω)=    （3）

式中：T_o是稳态时开关导通时间的一半。

    因为，期望的电流环的带宽在1kHz到10kHz之间（开关频率为50kHz），PWM的增益趋于统一。因此，顶点规则采样PWM的传输函数可以近似为

    g_PWM(s)≈    （4）

图7    顶点规则采样PWM的原理框图

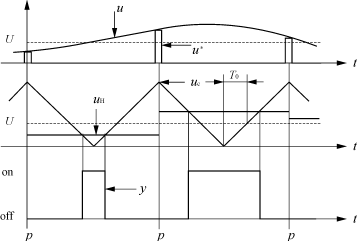

图8    顶点规则采样PWM的关键波形

注：从上至下分别是：模拟输入信号u，采样输入信号u^＊，

ZOH的输出信号u_H，PWM载波u_c，产生PWM波y

2.4    电流环和电压环的数字PI控制器

    电压环和电流环都包括PI控制器。参看图1，一个数字PI控制器可以表达为

    u_n=A₀x_n＋A₁x_n－1＋u_n－1    （5）

或者

    g_PI(z)=    （6）

等效模拟控制器的传输函数是

    g_PI(s)==K_PI    （7）

    因为采样频率有限，当一个模拟转换函数采样生成离散时间函数时，如果模拟函数包含了频率高于1/2采样频率的分量，会发生重叠效应，如图9所示。

(a)    模拟连续    (b)    离散时间

图9    从模拟函数到离散时间函数的重叠效应

    为了消除高频分量（频率大于f_s/2）的影响，使用Tustin规则

    s=    （8）

那么数字控制器的参数A₀和A₁和模拟等效参数K_PI和τ_PI的关系为

        （9）

3    结语

    在功率因数校正领域，模拟PFC控制是当前的工业选择，数字控制是今后的发展方向。将DSP控制应用到功率变换器中有很多优点，比如降低了元器件数量和成本，适应性好，产品升级方便，开发周期短等。而且随着数字控制器的广泛应用，成本有潜力变得更低。使用DSP实现数字控制，需要考虑处理器的选择，采样算法，PWM信号的产生，控制器的设计等多方面的因素。

    由于DSP刚刚开始应用于控制电源，对开关整流器件采用DSP控制的研究开展的还不多，使用DSP来控制电源也存在自身独特的问题。相对于专用的集成芯片，DSP的价格高昂，而且成熟的控制算法难以获得。有限的带宽和采样频率，离散效果和处理延迟，这些因素的存在使得实时控制系统的功能需要折衷考虑。
