Altium Designer支持的设计数据导入格式 - 全文

　　原理图文件

　　向下兼容Protel及Altium Designer先前版本原理图和符号库文件格式

　　Protel 99SE数据包格式文件(*.DDB)

　　P-CAD V16 或 V17 ASCII格式原理图文件 (*.sch)

　　P-CAD V16 或 V17 ASCII格式符号库文件 (*.lia,*.lib)

　　OrCAD 原理图设计 (*.dsn)

　　OrCAD 符号库文件 (*.olb)

　　OrCAD CIS格式文件(*.dbc)

　　P-CAD PDIF格式文件 (*.pdf)

　　CircuitMaker 2000设计文件 (*.ckt)

　　CircuitMaker 2000二进制用户库文件 (*.lib)

　　PCB文件

　　向下兼容Protel及Altium Designer先前版本PCB和封装库文件格式

　　OrCAD 封装库文件 (*.llb)

　　OrCAD PCB版图ASCII格式文件 (*.max)

　　PADS PCB ASCII格式文件 (*.asc)

　　Allegro PCB ASCII格式文件 (*.alg)

　　P-CAD V15, V16 or V17 ASCII PCB (*.pcb)

　　SPECCTRA格式设计文件(*.dsn)

　　AutoCAD DWG/DXF (*.DWG,*.DXF)格式文件(使用 File»Import)

　　通过利用File->Open命令,直接打开文件

　　通过执行 File»Open 命令，在 选择打开文件 对话框内导入文件。设置 Files of type 选择所需的文件格式。请注意，AutoCAD的DWG / DXF文件导入使用 File»Import 命令。

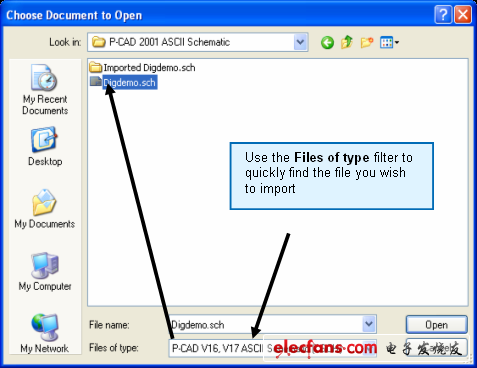

　　使用打开命令对话窗口导入设计数据.

　　通过导入向导功能实现数据格式转换

　　Protel 99SE设计数据包

　　Cadence Allegro设计文件

　　CircuitMaker 2000原理图和符号库文件

　　DxDesigner设计和库文件

　　P-CAD设计和库文件

　　OrCAD设计和库文件

　　OrCAD CIS配置文件和库文件

　　PADS ASCII PCB版图设计和库文件

　　OrCAD和PADS设计和库文件.

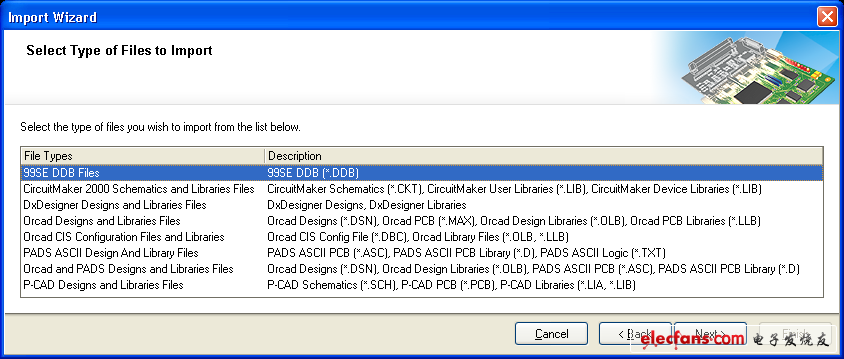

　　利用导入向导工具支持多种设计工具格式

　　导出设计文件数据

　　原理图和PCB设计文件都可以输出成不同的数据格式 — 包括Altium早期软件版本的数据格式。PCB装配信息还可以被导出为用于机械CAD软件的3D STEP格式模型文件。执行 File»Save As 或 File»Save Copy As 命令导出设计文件。

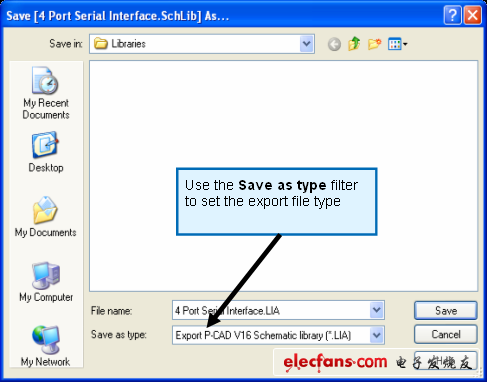

　　利用Save as命令导出设计数据.

　　支持的导出数据格式

　　原理图文件

　　Altium二进制原理图4.0格式 (*.sch)

　　Altium ASCII码格式原理图 (*.SchDoc)

　　OrCAD SDT格式原理图 (*.sch)

　　Altium 原理图模板格式 (*.SchDot)

　　AutoCAD DWG/DXF格式 (*.DWG, *.DXF)

　　PCB文件

　　Protel PCB ASCII码格式 2.8 (*.pcb)

　　Altium PCB 二进制格式 V3.0, V4.0, V5.0 (*.PCB, *.PcbDoc)

　　Altium PCB ASCII码格式 (*.PcbDoc)

　　P-CAD ASCII码格式 (*.pcb)

　　Protel Netlist文件 (*.net)

　　AutoCAD DWG/DXF格式 (*.DWG, *.DXF)

　　HyperLynx文件 (*.hyp)

　　Specctra格式设计文件 (*.dsn)

　　SDRC-IDF Brd格式文件 (*.brd)

　　STEP格式模型 (*.step, *.stp)
