Protel系列软件在国内非常之流行，在一些规范的设计管理中，设计文件的图样必须符合相应的国家标准，如《电子产品图样绘制规则》、《设计文件管理制图》、《印制板制图》等，而Protel毕竟是老外的产品，它无法直接打印出符合国家标准的图纸，本人看过 （俞峰）的"将Protel格式的文件转换为AUTOCAD格式“一文后，按本中的方法试验过，发现在转换*.DXF时，FOR Win V1.5版本是在众多版本中，转换出来的效果是最好的，连FOR Win V2.5、Protel98等都比不上，发觉此方法可行，但效果还不是十分理想，主要原因是在进行转换的过程中，因所支持的*.DXF格式的稍微不同（例如：在转换前文件线条、方圆，等都很好，但进行转换后，一些线条或方吼都走了样），经本人结合前文的经验，得到一种可完全打印出符合国家标准图纸，而不会产生如上所出现的问题。以下详细介绍其具体的操作方法：

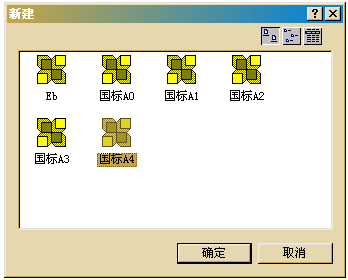

<1>.开启CAXA98 选择 文件->新文件[因CAXA98中，已提供有国家标准的图纸格式] 将出现如下 图[1] 选择     所需图纸格式，确定。

[图1]

<2>.若需改其幅面可选择 幅面->图纸幅面 来改变图纸的大小、方向等。

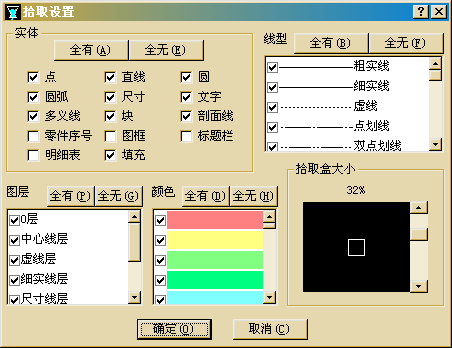

<3>.在打开图框时，也同时附带了一个标题栏，因这个标题栏并不是我们所需要的，所以我们可以把它删除     掉，再另外自已新增加一个符合自已要求的一个标题栏。若当我们要删除这个标题栏，又选取不了它     时，可到 设置->拾取设置中，在出现如 [图2] 的对话框中，在〖实体〗中点击 〖全有〗 后返回，再     次选取标题栏即可选中，按右键全现如[图3]选 “删除标题栏”即可把其删除掉。F5进行刷新

[图2]

[图3]

<4>.将图形进行复制，操作方法：选择 编辑->图形剪切 右键确定基准点后，结束。

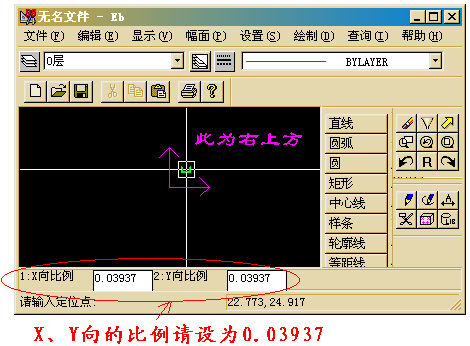

<5>.将图形进行粘贴，操作方法：选择 编辑->图形粘贴 在出现的对话框中，请输入X：Y向的比例为     0.03937, 把粘贴图形放在操作区的"右上方"，调整好摆放角度后按右键确定结束。【注：】因在CAXA98     或AUTOCAD2000中使用的单位与Protel软件中使用的单位不同分别为[mm/mil]因此输入的比例为0.03937     [如图4]

[图4]

<6>.将文件进行保存，操作方法：选择 文件->数据接口->DXF输出,选择文字打散,输入保存文件名。确定

[图5]

<7>.开启Protel For Win V2.5,调入需打印符合国家图纸格式的PCB文件，另再【新建】一个新的PCB文件,用     来调入在CAXA98中保存的*.DXF文件，〖操作方法：〗File->Import->DXF确定后，标准图框即出现在     【新建】的文件中，再将其或需打印的PCB文件进行复制、交换粘贴完成后，再选择打印即可输出符合     国家标准的图纸。

操作方法:
　　Edit->Select->All 【全选需复制的所有内容】
　　Edit->Copy 【复制内容】
　　Edit->Paste 【粘贴内容】

附注：在AUTOCAD中操作的方法与其基本一样
