压电式传动器带来不一样的触觉体验

关键词：触觉 , 压电

作者：德州仪器 (TI) 触觉威廉希尔官方网站产品线经理 ShreHarsha Rao

尽管大多数智能手机和平板电脑用户都已经体验过触觉威廉希尔官方网站，但是触觉学这个术语本身却很少为消费者所了解。就其基本定义而言，“触觉学”是指触觉反馈科学。触觉威廉希尔官方网站最为基本的应用形式是，手机通过振动提示用户来电或者收件箱有一条新的短信。在这些情况下，手机利用触觉威廉希尔官方网站，引起用户的请注意。

约有三分之一的智能手机都使用了触觉反馈威廉希尔官方网站，其实现的功能已不仅仅只是振动提醒。一个常见例子是，当使用手机编写电子邮件或者发短信时，用户会感受到细微的振动反馈。成功按下某个按键后，手机就会振动确认一次。在使用触觉反馈的情况下，用户很少会出现的输入错误，并且操作体验也更满意。

利用触觉威廉希尔官方网站增强用户体验

越来越多的移动设备，例如：手机和平板电脑等，都在使用触摸功能。触摸界面是如此的简单和直观，以至于三岁小孩也会解锁智能手机，然后点击YouTube图标查看视频播放列表。但是，触摸屏存在一个严重的局限性：因为没有物理或者机械反馈，无法实现用户互动或者提醒。设计优秀的触觉反馈功能，可以极大增强触摸式移动设备的整体用户体验。

触觉威廉希尔官方网站的应用远不止用户提醒或者按键确认那么简单。标准的手势操作，例如：滑动解锁、手指缩放图片以及上下拖动翻页等，都可以拥有属于自己的触觉/感知特性。当用户将图片放至最大尺寸观看时，触觉反馈强度也会增加。快速滚动操作时，触觉反馈也会更快。如果这种情景敏感型反馈同声音反馈相结合，所得到的用户体验会令人高度满意，也更加直观。

另外，触觉反馈还带来了另一种乐趣。许多人都使用移动设备玩游戏。触觉反馈威廉希尔官方网站可以极大地改善游戏体验。例如，在第一人称射击游戏中，游戏主角可以真实地感受到武器射击带来的震撼。用户可以在赛车游戏中感觉到车载的碰撞和颠簸，在流行的“愤怒的小鸟”游戏中感受释放弹弓绳时的弹力，在演奏游戏中真实感受吉他琴弦或者钢琴键等等，诸如此类。游戏开发者的想象力将创造出无限的体验可能性！

惯性触觉传动器（ERM/LRA）

手机中的标准触觉反馈功能，通过一个被称作偏心旋转质量传动器(ERM)的小型马达来实现。该马达受到电压驱动开始旋转，用户便可感觉到振动。触觉反馈驱动器芯片以差动方式驱动马达，因此马达在正电压起作用时旋转，而在反极性即负电压起作用时停止。用于振动提醒时，这种方法十分有效。但是，当把ERM用于其他触觉反馈应用时，例如：游戏等，设备电池电量迅速下降。

ERM存在惯性，需要过驱动才能更快速地旋转。启动时间是指马达达到90%额定加速度所需的时间，其范围通常为50到100 ms。马达制动或者停止的时间范围类似。触发一个非常简单的触觉反馈事件（例如：点击），耗时约100到200 ms。如果应用要求重复触觉反馈事件，则马达型触觉反馈的延迟便不那么理想。

ERM的另一个方面是旋转马达产生的嗡嗡声，即人耳可以听见的噪声。如果触觉反馈与声音反馈结合使用，可以部分缓解这个问题。但是，在安静的会议室里，如果有人在发短信，则所有人都能听到这种噪声。另外，ERM的触觉反馈效果会因用户操作而变得不明显。振动频率和振幅，与单控制电压有关。

另一种惯性传动器即线性共振传动器（LRA），用于一些智能手机中，实现触觉反馈和振动提醒。相比ERM，LRA的机械结构不同。它包含一个安装在弹簧上的质量块，以线性运动方式振动。LRA必须在窄共振频率下受到驱动。另外，它的启动时间稍好于ERM。

根据不同的制造厂商，启动时间范围为40到60 ms（图1），相比ERM的启动时间（50到100ms）要好一些。通过对共振载波振幅进行调制，可以产生各种不同的触觉反馈效果。

2012-10-17 11:03:58 上传

下载附件 (50.59 KB)

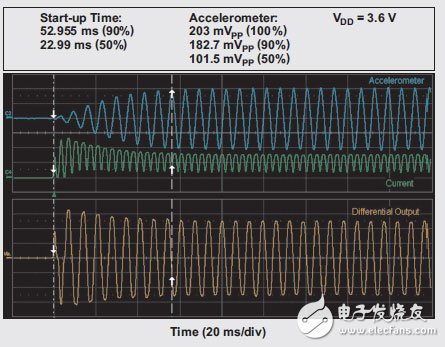

图1:LRA的典型启动时间为40到60ms

高分辨率触觉反馈

高清(HD)电视比标清电视的分辨率更高，因此能够提供更加锐丽和清晰的画面。同样，相比惯性传动器的嗡嗡振动，高分辨率触觉反馈也可以让用户感受到更明显的振动效果。压电(piezo)或者陶瓷式触觉反馈传动器用于实现HD触觉反馈，提供与ERM/LRA不一样的美好体验。

压电式传动器

当在压电式传动器两端施加差动电压时，它会弯曲变形，从而产生振动。压电式传动器需要高压才能变形。根据不同的制造厂商，电压可以为50到150VPP。电压更高时，要求压电层数减少；因此，电压为150VPP时，压电式传动器约有4层，而电压为50VPP时，则可能有16到24层。更高电压时，由于层数减少，压电式传动器的电容更小。换句话说，驱动低电容触觉反馈传动器所需的电流更小。

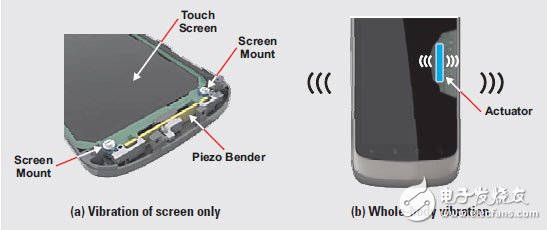

压电传动器使用圆盘或者矩形条的形式，也被称作弯曲器。压电盘垂直变形，可用于Z轴振动。压电弯曲器可直接安装在一块“漂浮”式触摸屏上，以实现屏幕振动（图2a）。压电弯曲器还可以贴装到一个小型模块中，而该模块又可以安装到设备的外壳或者PCB上，从而实现整个设备振动（图2b）。压电模块之所以流行，是因为它的机械集成很简单。
