干货分享：工程师教你如何设计D类放大器

　　D类放大器首次提出于1958年，近些年已逐渐流行起来。那么，什么是D类放大器？它们与其它类型的放大器相比如何？ 为什么D类放大器对于音频应用很有意义？设计一个“优质”D类音频放大器需要考虑哪些因素？ 本文中试图回答上述所有问题。

　　音频放大器背景

　　音频放大器的目的是以要求的音量和功率水平在发声输出元件上重新产生真实、高效和低失真的输入音频信号。音频频率范围约为20 Hz～20 kHz，因此放大器必须在此频率范围内具有良好的频率响应（当驱动频带有限的扬声器时频率范围减小，例如，低音扬声器或高音扬声器）。输出功率能力根据应用情况变化范围很宽，从数毫瓦（mW）的耳机，几瓦（W）的电视（TV）或个人计算机（PC）音频，几十瓦的“迷你”家庭音响和汽车音频，到几百瓦和几百瓦以上大功率的家用和商用音响系统，以及剧场或音乐厅音响系统。

　　一种音频放大器的直接interwetten与威廉的赔率体系 实现使用晶体管在线性工作方式下产生一个与输入电压成比例的输出电压。正向电压增益通常很高（至少40 dB）。如果正向增益是反馈环路的一部分，那么总的环路增益也会很高。经常使用反馈环路，因为高环路增益可以改善性能，抑制由于正向路径中线性误差造成的失真，并且通过增加电源抑制（PSR）减少电源噪声。

　　D类放大器的优点

　　在传统晶体管放大器中，输出级包含提供瞬时连续输出电流的晶体管。实现音频系统放大器许多可能的类型包括A类放大器，AB类放大器和B类放大器。与D类放大器设计相比较，即使是最有效的线性输出级，它们的输出级功耗也很大。这种差别使得D类放大器在许多应用中具有显著的优势，因为低功耗产生热量较少，节省印制电路板（PCB）面积和成本，并且能够延长便携式系统的电池寿命。

　　线性放大器、D类放大器和功耗

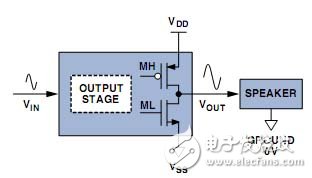

　　线性放大器输出级直接连接到扬声器（有些情况下通过电容器连接）。如果输出级使用双极性结型晶体管（BJT），它们通常工作在线性方式下，具有大的集射极电压。输出级也可以用互补金属氧化物半导体（CMOS）晶体管实现，如图1所示。

　　图1. CMOS线性输出级

　　功率消耗在所有线性输出级，因为产生输出电压VOUT的过程中不可避免地会在至少一个输出晶体管内造成非零的IDS和VDS。功耗大小主要取决于对输出晶体管的偏置方法。

　　A类放大器拓扑结构使用一只晶体管作为直流（DC）电流源，能够提供扬声器需要的最大音频电流。A类放大器输出级可以提供优良的音质，但功耗非常大，因为通常有很大的DC偏置电流流过输出级晶体管（这是我们不期望的），而没有提供给扬声器（这是我们期望的）。

　　B类放大器拓扑结构没有DC偏置电流，所以功耗大大减少。其输出晶体管是以推拉方式独立控制，从而允许高端晶体管为扬声器提供正电流，而低端晶体管吸收负电流。由于只有信号电流流过晶体管，因而减少了输出级功耗。但是B类放大器电路的音质较差，因为当输出电流过零点和晶体管在通断状态之间切换时会造成线性误差（交越失真）。

　　AB类放大器是A类放大器和B类放大器的组合折衷，它也使用DC偏置电流，但它远小于单纯的A类放大器。小的 DC偏置电流足以防止交越失真，从而能提供良好的音质。其功耗介于A类放大器和B类放大器之间，但通常更接近于B类放大器。与B类放大器电路类似，AB类放大器也需要一些控制电路以使其提供或吸收大的输出电流。

　　不幸的是，即使是精心设计AB类放大器也有很大的功耗，因为其中等范围的输出电压通常远离正电源或负电源。由于漏源极之间的电压降很大，所以会产生很大的瞬时功耗IDS×VDS。

　　D类放大器由于具有不同的拓扑结构（见图2），其功耗远小于上面任何一类放大器。D类放大器的输出级在正电源和负电源之间切换从而产生一串电压脉冲。这种波形有利于降低功耗，因为当输出晶体管在不导通时具有零电流，并且在导通时具有很低的VDS，因而产生较小的功耗IDS×VDS。

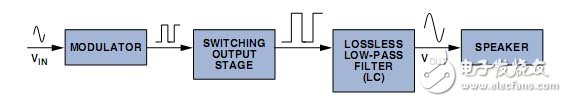

　　图2. D类开环放大器框图

　　由于大多数音频信号不是脉冲串，因此必须包括一个调制器将音频输入转换为脉冲信号。脉冲的频率成分包括需要的音频信号和与调制过程相关的重要的高频能量。经常在输出级和扬声器之间插入一个低通滤波器以将电磁干扰（EMI）减至最小，并且避免以太多的高频能量驱动扬声器。为了保持开关输出级的功耗优点，要求该滤波器（见图3）是无损的（或接近于无损）。低通滤波器通常采用电容器和电感器，只有扬声器是耗能元件。

　　图3. 差分开关输出级和LC低通滤波器

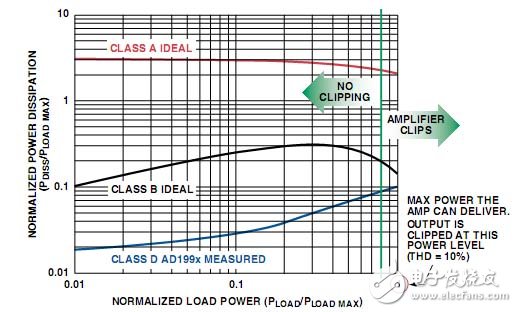

　　图4是A类放大器和B类放大器输出级功耗（PDISS）的理想值与 AD1994 D类放大器输出级功耗的测量值的比较。图中的曲线是指给定的音频正弦波信号的输出级功率与扬声器提供的负载功率（PLOAD）之间的关系。其中负载功率相对最大负载（PLOAD max）功率水平归一化，箝位的正弦波信号保证10%总谐波失真（THD）。图中的垂直线表示PLOAD开始箝位的位置。

　　图4. A类、B类放大器和D类放大器输出级的功耗比较

　　可以看出，对于多种负载其功耗明显不同，尤其是在高端和中端值负载条件下。在箝位开始之初，D类放大器输出级的功耗约是B类放大器的1/2.5，是A类放大器的1/27。应当注意，消耗在A类放大器输出级的功率比传递到扬声器的功耗大，这是使用大的DC偏置电流的结果。

　　输出级功率效率Eff定义如下：

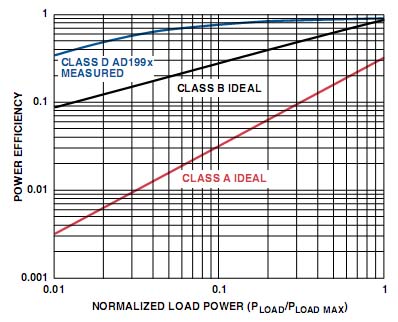

　　在箝位开始之初，A类放大器的Eff＝ 25%，B类放大器的Eff＝78.5%，D类放大器的Eff＝90%（见图5）。对于A类放大器和B类放大器，这些最佳例证经常在教科书中引用。

　　图5. A类、B类和D类放大器输出级的功率效率比较

　　功耗和功率效率的差异在中等功率水平处很大。这对于音频很重要，因为大音量音乐的长期平均功率水平要比达到PLOAD max的瞬时峰值水平低很多（为其1/5到1/20，取决于音乐类型）。因而，对于音频放大器，［PLOAD = 0.1×PLOAD max］ 是一个合理的平均功率水平，按照这个功率水平评估PDISS。在这个功率水平，D类放大器输出级的功耗是B类放大器的1/9，是A类放大器的1/107。
