浅谈数字隔离器件的选型与应用

　　引言

　　数字隔离威廉希尔官方网站 常用于工业网络环境的现场总线、军用电子系统和航空航天电子设备中，尤其是一些应用环境比较恶劣的场合。数字隔离电路主要用于数字信号和开关量信号的传输。使用隔离电路的一个首要原因是为了消除噪声。另一个重要原因是保护器件（或人）免受高电压的危害。厂商的产品手册中所列出的隔离等级（isolation rating）应符合美国保险商实验室 （UL 1577）、国际电工委员会 （IEC 60747-5-2、IEC 61010-1）以及加拿大标准协会 （CSA Component Acceptance Notice 5A） 制定的有关隔离器标准。

　　数字隔离器件的生产商很多，如安华高、TI、ADI、NVE（nonvolatile electronics Inc）、芯科实验室（Silicon Laboratories）等公司，各厂商的产品都得到了广泛的应用。依照数字式隔离电路的生产工艺、电气结构和传输原理，数字隔离电路主要分为光学、电感以及电容耦合威廉希尔官方网站 的数字隔离器件。产品有消费设备、工业控制、军用、航空航天等多个级别供用户选择。

　　各类数字隔离器件的工作原理及特点

　　光电隔离器

　　光耦合器（optical coupler）也叫光电隔离器或光电耦合器，简称光耦。它是以光为媒介来传输电信号的器件。发光器（红外线发光二极管LED）与受光器（光敏半导体管）被封装在同一管壳内，当输入端加电信号时发光器发出光线，受光器接受光线之后就产生光电流，从输出端流出，从而实现了“电—光—电”转换。以光为媒介把输入端信号耦合到输出端的光电耦合器，由于具有体积小、寿命长、无触点，抗干扰能力强，输出和输入之间绝缘，单向传输信号等优点，在数字电路上获得了广泛的应用。其电路结构相对较为简单，主要由砷化镓红外发光二极管和用作检测器的光敏二极管或三极管组成，有些产品在光敏二极管或三极管的后级添加一些处理电路，使其特性适合于一些特殊的应用或实现一些标准接口。安华高公司的高速CMOS接口光耦合器HCPL-0723的原理框图如图1所示。

　　图1 安华高公司耦合器HCPL-0723的原理框图

　　光耦合长久以来一直用于工业网络，电气层接口的早期参考设计中通常包括光耦合器。其主要优势是光线具有抗外部电磁场干扰的固有特性，而且光耦合可实现稳态信息的传输。不足之处在于传输速度有限、功耗大并且发光二极管（LED）易受时间及温度的影响而老化。

　　电感式隔离器

　　与光耦合一样，电感耦合也有较长的应用历史，但通常仅用于电源或interwetten与威廉的赔率体系 隔离器，而非数字器件。但随着制造工艺的进步和研发设计水平的提高，电感式数字隔离器件得到了迅速的发展和广泛的运用。

　　电感耦合使用不断变化的磁场来通过隔离层实现通信。电感耦合的优势之一是可以在不明显降低差模信号的情况下最小化变压器的共模噪声。另一个优势是信号能量的转换效率极高，因而可以实现低功耗隔离器。缺点之一是易受外部磁场（噪声）的干扰。马达控制等工业应用在磁场环境中通常需要隔离。电感耦合另一个值得关注的问题是数字数据与数据游程长度（Data run-length，连续“1”或“0”的数目）的传输。初级绕组与次级绕组之间的耦合能够以可接受的衰减量传递一定频率范围的信号。数据游程长度的限制或时钟编码要求信号必须保持在变压器的可用带宽范围内。使用电感耦合的通用数字隔离器需要对信号进行处理才能传输并重建数字信号，以及传输代表一长串“1”或“0”的低频信号，甚至直流电平。

　　变压器是一个最常见的例子：初级绕组及次级绕组的结构（单位长度的圈数）、磁芯介电常数以及电流强度决定了磁场强度。根据对数字信号编解码的不同，主要有以采用脉冲调制（ADI公司）和射频调制（芯科实验室）为主的两类产品。而采用巨磁电阻（GMR）效应威廉希尔官方网站 设计的数字隔离器件是另一个例子，以NVE公司和安华高公司为代表。

　　脉冲调制变压器隔离器件

　　ADI公司的iCoupler隔离器是基于芯片尺寸变压器的磁耦合器，是采用脉冲调制方式实现的数字隔离器件。平面变压器采用CMOS金属层，顶部镀了一层金用于钝化。在镀金层下面的抗高击穿电压的聚酰亚胺层将其顶部的变压器线圈和底部线圈隔离。连接到顶部和底部线圈的高速CMOS电路为每个变压器及其外部信号之间提供接口。晶片级信号处理提供了一种在单颗芯片中集成多个隔离通道以及其它半导体功能的低成本方法。iCoupler威廉希尔官方网站 消除了与光耦合器相关的不确定的电流传送比率、非线性传送特性以及随时间漂移和随温度漂移问题，功耗降低了90%，并且无需外部驱动器或分立器件。

　　数字信号的传送是通过发送大约1ns宽的短脉冲到变压器另一端来实现的，两个连续的短脉冲表示一个上升沿，单个短脉冲表示下降沿。信号传送框图如图2所示。次级端有一个不可重复触发的单稳态电路产生检测脉冲。如果检测到两个脉冲，输出就被置为高电平。相反的，如果检测到单个脉冲，输出就置为低电平。采用一个输入滤波器有助于提高噪声抗扰能力。如果1ms左右没有检测到信号边缘，发送刷新脉冲信号给变压器来保证直流的正确性（直流校正功能）。如果输入为高电平，就产生两个连续的短脉冲作为刷新脉冲，如果输入为低电平，就产生单个短脉冲刷新。这对于上电状态和具有低数据速率的输入波形或恒定的直流输入是很重要的。为了补充驱动器端的刷新电路，在接收器端采用了一个监视定时器来保证在没有检测到刷新脉冲时，输出处于一种故障安全状态。ADI公司ADuM1100器件原理框图如图3所示。

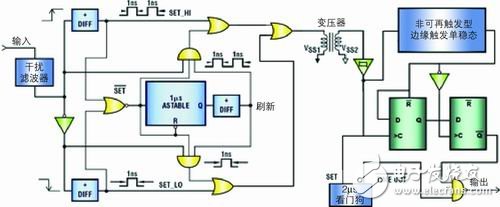

　　图2 ADI公司iCoupler系列数字信号传输框图

　　图3 ADI公司ADuM1100器件原理框图
