怎样才能充分利用低压差分信号LVDS

在高速interwetten与威廉的赔率体系 数字转换器(ADC)中使用该传输方案可在保持转换器高性能的同时实现高速数据输出。独立 ADC 必须能够驱动以PCB走线形式存在的容性负载、以及接收电路的输入逻辑。此处，ADC 输出级的一个单端驱动器会导致大量瞬态开关噪声，这些噪声是由大电流晶体管的开和关造成的。这些瞬态会耦合回ADC的模拟前端，从而对其性能产生不利影响。

然而，LVDS 驱动器级需要在一个始终开启的 3.5mA(典型值)电流源环境中运行(请参见图 1)。通过差分对导体以不同方向重新分配电流，便可形成总线上的逻辑 1 和 0。这种消除开关噪声和 EMI 的“始终开启”特性正是降低 ADC 性能的主要原因。

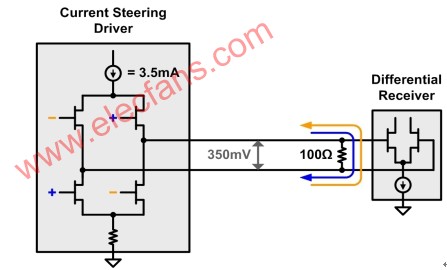

图 1： LVDS 驱动器和接收器。(电流型驱动 差分接收器)

由于专为点对点信号传输而设计，LVDS使用的是一种简单的端接方案。安装在接收器输入端的单个100欧姆电阻端接差分对，从而消除了反射。

由于高阻抗接器输入，驱动器电流源的全部电流流经端接电阻，从而产生了一个 350 mV 额定值的低、差分总线电压。该电压在 1.2 V 共模电位左右摆动，其为典型驱动器输出失调电压(请参见图 2)。

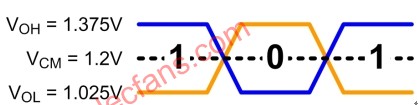

图 2：LVDS 总线电压电平。

相比单端方案，差分信号传输还有另一个 LVDS 好处，因为它不易受到共模噪声的影响，并且产生更少的电磁干扰 (EMI)。

由于接收器只响应差分电压，因此同邻近的信号线耦合的噪声被接收器视作共模调制，从而被拒绝接收。另外，由于两个差分对导体传导电流相等但极性相反，因此它们的磁场基本互相抵消，从而实现 EMI 最小化。

根据数据速率的不同，标准 LVDS IC 可以驱动长达 10 米的距离。然而，不应强制高性能ADC驱动这一距离。取而代之的是，建议使用两英寸以内的较短的输出线，以防止邻近电路的噪声耦合到 ADC 输出端，因为其可能会反馈耦合至 ADC 模拟输入端。

尽管低功耗、低 EMI 和高噪声抗扰度使得 LVDS 成为高速数据转换器的接口选择，但是必须运用精心的布线威廉希尔官方网站 ，以避免阻抗不连续和信号时延差，否则就抵消了上述 LVDS 的好处。

作者：Thomas Kugelstadt

德州仪器 (TI) 高级应用工程师

Thomas Kugelstadt 现任 TI 高级应用工程师，主要负责定义新型高性能模拟产品以及探测和调节工业系统中低电平模拟信号的完整系统解决方案的开发工作。

在 TI 工作的 20 年间，他曾被派往欧洲、亚洲以及美国担任过各种国际应用职位。 Thomas 毕业于法兰克福应用威廉希尔官方网站 大学 (Frankfurt University of Applied Science)，一毕业就成为一名见习工程师 (Graduate Engineer)。
